一、用途：

雙向拉繩開關是用于膠帶運輸機現場緊急故障停車的一種保護裝置，對人身安全及皮帶運輸機構起保護作用。

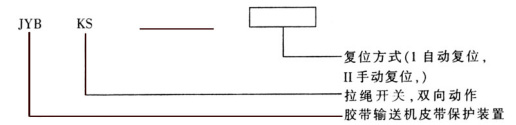

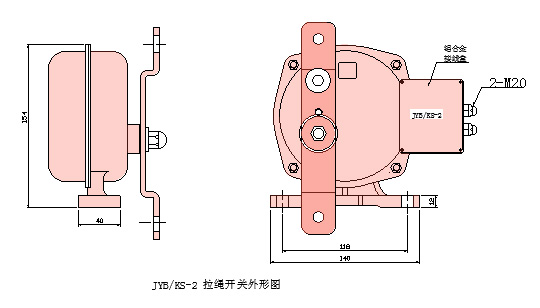

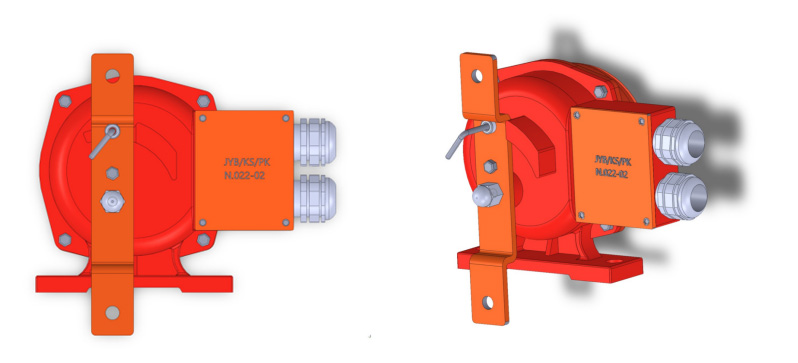

二、外形及型號含義：

三、主要技術指標

四、工作原理：

本產品I、II型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，I型采用自動復位，II型采用手動復位。

五、安裝及接線

1、安裝：

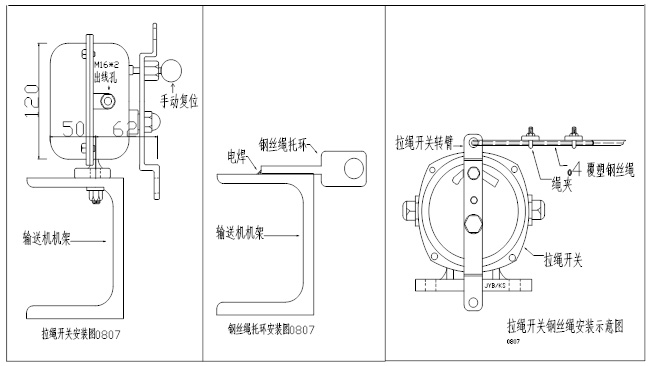

根據簡圖，用M10×30螺栓將開關裝置固定在膠帶機機架兩側，其位置滿足以下要求：

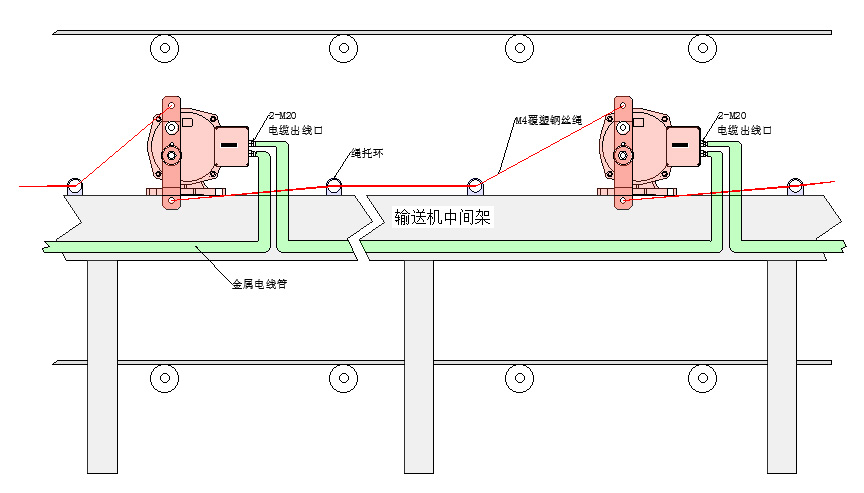

（1）一般把開關安裝在輸送機機架上，使該裝置低于膠帶水平位置（也可按現場情況自制支架安裝），以操作方便為宜：
（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上，兩只開關間隔距離小于40m為宜，兩端拉繩要平行于膠帶機沿線布置，并在間隔3—4m左右處安裝托環起支撐作用，以減少其撓度。
2、接線：

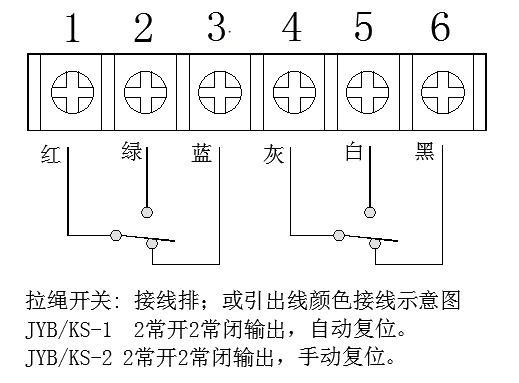

（1）I型拉繩開關接線說明
把后蓋打開，可見開關接線栓。如有引出電纜，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。
（2）II型拉繩開關接線與I型相同。

注意事項：

1、接線聯接可靠，絕緣密封。

2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。
