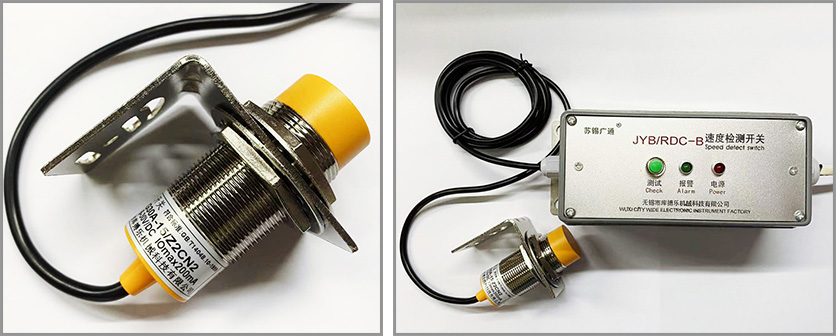

JYB/RDC-B速度檢測開關使用說明

1.開機上電后，紅燈閃爍，如8秒內未達到設置轉速，繼電器吸合報警，紅燈綠燈一起閃爍，如達到，則紅燈轉為常亮，進入檢測狀態。

2.進入檢測狀態之后，從檢測到第一個欠速信號起，連續15秒內欠速，繼電器吸合報警。報警時，綠燈閃爍。

3.連續3秒超過設定報警轉速，取消報警。

4.測試鍵按下模擬欠速，就報警。

設定轉速：

1）15轉/分     2) 30轉/分     3) 45轉/分     4) 60轉/分

5) 75轉/分      6) 90轉/分     7) 105轉/分

8) 開機延時選擇：ON 3秒；OFF 8秒（出廠值）

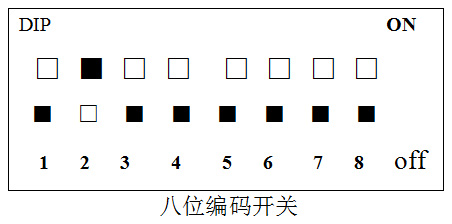

注：設定轉速為報警轉速。八位編碼開關相應撥到ON位置（其余在OFF位置）。

例如：從動輥筒的直徑d為0.6米，V帶速是1米/秒時，根據公式：60秒хV帶速÷（3.14хd）    60х1米/秒÷(3.14х0.6米)  31.8轉/分。我們就把編碼開關2單獨撥到ON位置,報警轉速就為30轉/分,低于30轉/分就報警,輸出繼電器2常開,2常閉接點信號。

如輸送機空載，重載帶速變化較大時，可降低一檔設置，以免經常出現誤報警。

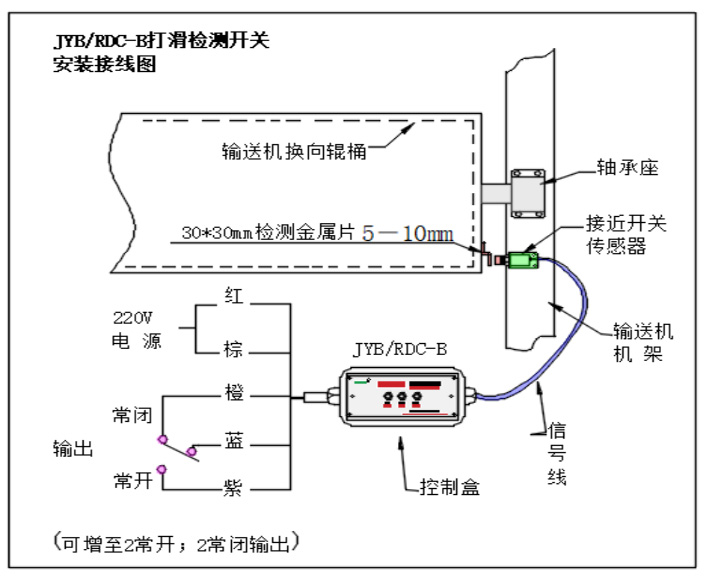

安裝使用注意事項：

控制器安裝在皮帶輸送機從動輥筒機架上。檢測器檢測端要垂直于輥筒端面。兩個鐵片安裝在從動輥筒上，安裝時把鐵片用螺絲或焊接固定，鐵片中心必須對準接近傳感器端面圓環中心，距離必須保證在5~10mm之間。

接線說明

紅線、棕線：輸入AC/220V/0.1A電源

干接點輸出1，觸點容量：AC/250V5A   DC24V/5A

橙線：輸出繼電器   公共端

藍線：輸出繼電器   常閉端

紫線：輸出繼電器   常開端

選配（干接點輸出2）

黑線：輸出繼電器    公共端

白線：輸出繼電器    常閉端

綠線：輸出繼電器    常開端
