JYB-PT-H緩沖床

緩沖床特點

■緩沖床和緩沖托輥組對比表

特點	緩沖床	傳統緩沖托輥組
防撕裂	緩沖床的縱向設置，與皮帶運行的方向一致，可有效防止皮帶撕裂	緩沖托輥組間距大，且托輥軸向與皮帶運行方向垂直，物料中的鋼筋等異物容易插入皮帶，卡在托輥間，從而撕裂皮帶；其次，緩沖托輥也可能在重力沖擊下產生跳動而蹦出托輥架槽，造成無法回位，卡住皮帶。

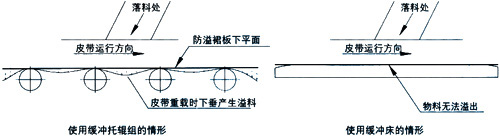

防溢效果好，且防止皮帶跑偏	緩沖條整體托住皮帶，落料時皮帶不會凹陷，因此有效導正落料，防止皮帶跑偏，防止溢料。	緩沖托輥組重載時會引起皮帶下陷，密封效果不好。
整體緩沖效果好	緩沖床提供落料區皮帶的全面支撐，整體緩沖效果優異。	緩沖托輥組均是單一的形式，緩沖效果差

■除以上優點外，緩沖床還有以下特點：

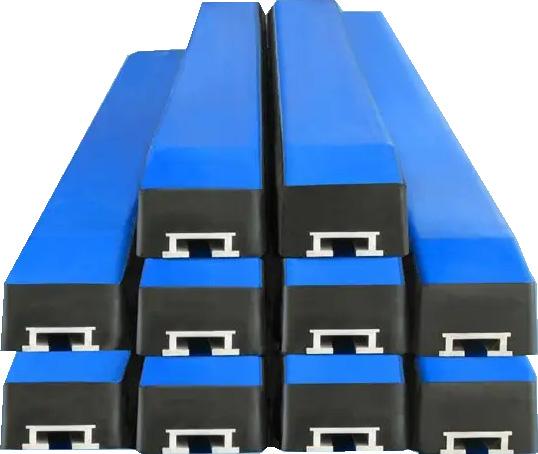

◇緩沖條的表面材料HMW-PE表面光滑且耐磨，可減少摩擦阻力，從而降低物料對皮帶的沖擊o
◇現場安裝維護簡便，可調節角度，左右側床均可平放，以利整套由輸送機側面滑入安裝，緩沖條可單支或單側更換，旋松T型羅栓即可快速更換緩沖條。

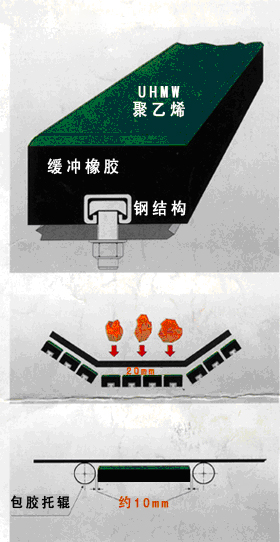

■緩沖條技術參數
◇UHMW-PE超高分子量聚乙烯板材：520萬分子(或定制進口920萬分子)
抗拉強度：220kgf／cm2以上 (依ASTMD638測試標準)
抗沖擊強度：100kgf／cm2以上 (依ASTM口256測試標準)
耐磨耗型：6mg以下（依ASTM D4060-01標準，1000g,cs-17,1000轉）
摩擦系數：0.3以下(依ASTM D1894—01標準，配合物為輸送膠帶)
剝離系數：UHMW PE板和橡膠：50kgf／25mm(依ASTMD903標準)
橡膠和結合槽：60kgf／25mm(依ASTMD903標準)

◇緩沖層NR(天然橡膠)

抗拉強度：180kgf／cm2上(依ASTM D412 -98a)

伸長率：400％以上(依ASTMD412 98a)

硬度：55±5(shoreA)

■緩沖支座

采用材質為Q235A

防腐采用烤漆處理

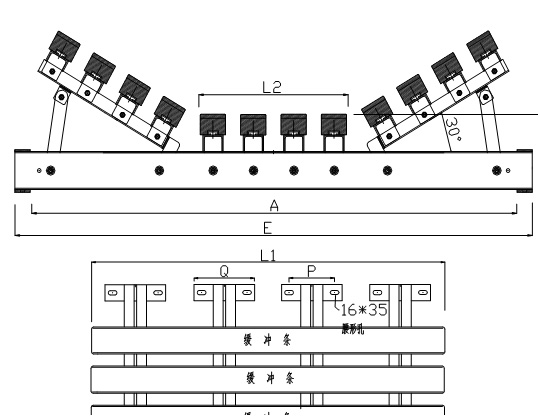

緩沖床外形尺寸

緩沖床型號外形尺寸表

型號	皮帶寬度	L1	CH	N	E	A	L2	Q	P	緩沖條數N			重量
型號	皮帶寬度	L1	CH	N	E	A	L2	Q	P	左	中	右	重量
PT-IB-060×120	650	1200	185	3	950	890	240	220	160	2	2	2	260
PT-IB-080×120	800	1200	188	3	1150	1090	270	220	160	2	2	2	305
PT-IB-100×120	1000	1200	216	3	1350	1290	370	220	160	3	3	3	390
PT-IB-120×120	1200	1200	246	3	1600	1540	420	220	160	3	3	3	495
PT-IB-140×140	1400	1400	251	3	1810	1750	500	220	160	4	4	4	620
PT-IB-160×140	1600	1400	296	4	2050	1990	580	240	180	4	4	4	740
PT-IB-180×160	1800	1600	315	4	2280	2210	720	240	180	5	5	5	1050
PT-IB-200×180	2000	1800	342	4	2500	2420	720	240	180	5	5	5	1340

注：1、緩沖床兩邊與托輥的距離可設200mm。
2、以上所有數據可依皮帶機設計總圖的要求做相應調整，槽角可調。
3、緩沖條長度2000mm以內可依實際設計要求制作。
4、CH值可配合槽形托輯中間托輥高度設計。
